YN—系列耐震压力表 (YN-series of seismic pressure gauges )

YN-系列耐震压力表简介：

耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

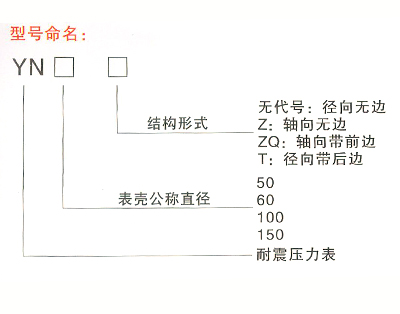

YN-系列耐震压力表型号命名：

Seismic pressure gauges for the environment places severe vibration, the pulse of media tolerance, and the impact of a sudden unloading, gauges clear instructions and stability. Widely used in machinery, petroleum, chemical, metallurgical, mining, and electric power sector, measured on copper and copper alloy non-aggressive media pressure.
Model name:

技术参数：

型号	结构形式	精确度%	测量上限 MPa
YN-50Z	轴向无边	±2.5	0.16;0.25;0.4;0.6;1.0 1.6;2.5;4;6;10; 16;25;40;60
YN-60 YN-60T YN-60Z YN-60ZQ	径向无边径向带后边轴向无边轴向带前边	±2.5	0.16;0.25;0.4;0.6;1.0 1.6;2.5;4;6;10; 16;25;40;60
YN-100 YN-100T YN-100Z YN-100ZQ	径向无边径向带后边轴向无边轴向带前边	±1.6	-0.1;-0.1-0.06;-0.1-0.15; -0.1-0.3;-0.1-0.5;-0.1-0.9 0.1-1.5;-0.1-2.4; 0.16;0.25;0.4;0.6;1.0;1.6 2.5;4.0;6.0;10;16 25;40;60
YN-150 YN-150T YN-150Z YN-150ZQ	径向无边径向带后边轴向无边轴向带前边	±1.6
注：轴向可按要求带方形前边。

使用工作温度：-5℃～55℃；-25℃～55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
仪表执行标准：Q/320211AuA01-2002

The use of temperature: -5 ℃ ~ 55 ℃; -25 ℃ ~ 55 ℃
Use of environmental vibration frequency of not more than 25 Hz, the amplitude of not more than 1 mm
Instruments implementation of the standards: Q/320211AuA01-2002

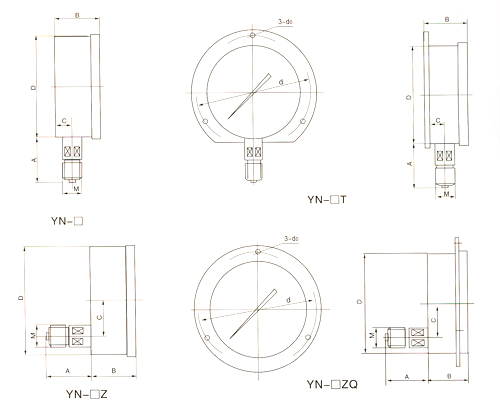

型号	外形尺寸mm
型号	A	B	C	D	d	d0	M
YN-50Z	29	24	0	50	/	/
YN-60 YN-60T YN-60Z YN-60ZQ	31 31 30 30	32 32 32 32	14 15 0 0	60	/ 75 / 75	/ 3.4 / 3.4	14×1.5
YN-100 YN-100T YN-100Z YN-100ZQ	44 44 43 43	45 46 45 45	18 19 34 44	100	/ 118 / 118	/ 5.5 / 5.5	20×1.5
YN-150 YN-150T YN-150Z YN-150ZQ	50 50 51 51	47 48 47 47	19 20 55 55	149	/ 165 / 165	/ 5.5 / 5.5	20×1.5
注：连接螺纹可按要求订货。

使用与订货须知：

使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量上限。

Use of the ambient temperature too high, instrumentation instructions not to zero value, can be used in the needle on the instrument Xiangpi Se-a small hole so that the instrument can be the same inner cavity and the atmosphere.
The working environment should be no corrosive gas.
Please indicate the name of order, model and measurement limit.

雪湖耐震压力表同系列型号

1、YTS-系列耐酸不锈钢压力表(YN-series of seismic pressure gauges)

YTS-系列耐酸不锈钢压力表

2、YTXC-100-Z YTXC-150-Z 耐震电接点压力表

YTXC-100-Z YTXC-150-Z 耐震电接点压力表

3、YTXC-100-Z YTXC-150-Z 耐震电接点压力表

YTXC-100-Z YTXC-150-Z 耐震电接点压力表

耐震压力表使用常见问题
