YP-系列膜片压力表
YP-series patch manometer
|
|
|
·YP膜片压力表适用于测量对铜和铜合金无腐蚀、无结晶、高粘度的液体或气体的压力。
·耐震膜片压力表具有一般膜片压力表的性能，同时具有抗介质脉动、冲击载荷和耐环境振动的特性。
·耐腐膜片压力表适用于测量有一定腐蚀性、粘度大、无结晶的液体和气体的压力。
·耐腐耐震膜片压力表则兼耐腐膜片压力表及耐震膜片压力表二者的特性。
YP patch-pressure gauges for measuring the copper and copper alloy non-corrosive, non-crystalline, high-viscosity of liquid or gas pressure.
Seismic patch-patch-pressure gauge with a general pressure gauges the performance of medium-Pulse at the same time, environmental impact load and vibration-resistant properties.
Decay resistance patch-pressure gauges for measuring corrosive to a certain extent, viscosity, no crystallization of liquids and gases pressure.
Seismic decay resistance patch-pressure gauge, pressure gauges and decay resistance patch-patch-pressure gauges and seismic characteristics of the two. |
|
技术参数： |
|
型号 |
名称 |
外型尺寸 |
测量范围 |
精确度% |
YP-100L
YP-150L |
膜片压力表 |
图一 |
0-0.06；0-0.1；0-0.16；0-0.25；0-0.4；0-0.6；0-1.0；0-1.6；；0-2.5；-0.1-0；-0.1-0.06；-0.1-0.15；-0.1-0.3；-0.1-0.5；-0.1-0.9；0.1-1.5；-0.1-2.4Mpa
|
±2.5
（±1.6）
|
| YP-100F
YP-150F |
法兰膜片压力表 |
图二 |
YP-100L-F
YP-150L-F |
耐腐膜片压力表 |
图一 |
YP-100F-F
YP-150F-F |
法兰连接耐腐膜片压力表 |
图二 |
YP-100L-Z
YP-150L-Z |
耐震膜片压力表 |
图一 |
|
YP-100L-FZ
YP-150L-FZ |
耐腐耐震膜片压力表 |
图一 |
|
YP-100L1-F
YP-150L1-F |
耐腐膜片微压表 |
图一 |
0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60;
-1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0;
-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30Kpa |
YP-100F1-L
YP-150F1-L |
法兰连接耐腐膜片微压表 |
图三 |
|
|
仪表执行标准:JB/T8624-1997
仪表外壳防护等级：IP64
耐震膜片压力表及耐腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级。
使用工作温度：膜片压力表，耐腐膜片压力表-40～70℃。
耐震膜片压力表，耐腐耐震膜片压力表：灌充液为甘油时-5～55℃，
灌充液为硅油时-25～55℃。
Instruments implementation of the standards: JB/T8624-1997
Protective shell Instrument Rating: IP64
Seismic patch-pressure gauges and decay resistance of the Anti-Seismic patch-pressure gauges working environment for the GB4439 performance under the VH4 level.
The use of temperature: patch-pressure gauge, the decay resistance patch-pressure gauge -40 ~ 70 ℃.
Seismic patch-pressure gauge, the decay resistance Seismic patch-pressure gauge: irrigation for glycerin filled when -5 ~ 55 ℃,
Irrigation for the silicone oil filled at -25 ~ 55 ℃. |
|

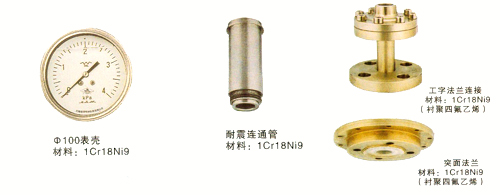

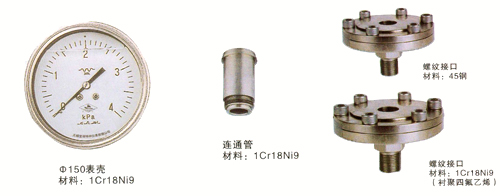

主要零件材料：
仪表名称 |
膜片压力表
耐震膜片压力表
|
耐腐膜片压力表
耐腐耐震膜片压力表
|
零件
名称
|
膜片 |
3J1，316L |
316L衬聚四氟乙烯 |
外壳 |
1Cr18Ni9 |
1Cr18Ni9 |
法兰 |
45钢 |
1Cr18Ni9，316L，衬聚四氟乙烯 |
接头 |
HPb59-1黄铜 |
1Cr18Ni9，316L，衬聚四氟乙烯 |
表一
型号 |
外形尺寸mm |
D1 |
D2 |
L1 |
L2 |
SW |
M |
YP-100L |
110 |
97.5
(YP-100L1-F,YP-
150L1-F微压:165) |
135 |
20 |
27 |
20×1.5
(G1/2A,R1/2) |
YP-100L-F |
YP-100L-Z |
165 |
YP-100L-FZ |
YP-150 |
160 |
160 |
YP-150L-F |
YP-150L-Z |
190 |
YP-150L-FZ |
表二
型号 |
测量上限MPa |
管子通径
DN
|
法兰连接 |
螺孔
L
|
D |
K |
d |
B |
H |
c |
F1 |
YP-100F
YP-150F
YP-100F-F
YP-150-F
|
≤1.6 |
32 |
140 |
100 |
78 |
31 |
50 |
16 |
2 |
18 |
40 |
150 |
110 |
88 |
38 |
50 |
16 |
3 |
18 |
50 |
165 |
125 |
102 |
49 |
59 |
18 |
3 |
18 |
2.5 |
32 |
140 |
100 |
78 |
31 |
50 |
18 |
2 |
18 |
40 |
150 |
110 |
88 |
38 |
50 |
18 |
3 |
18 |
50 |
165 |
125 |
102 |
49 |
50 |
20 |
3 |
18 |
|
表三
型号 |
测量上限
KPa
|
管子通径
DN
|
法兰连接 |
螺孔 |
D |
K |
d |
B |
H |
c |
f1 |
M |
H |
YP-100F-F
YP-150F-F
|
0-1.6～0-60 |
20 |
90 |
65 |
50 |
26 |
28 |
10 |
2 |
10 |
14 |
25 |
100 |
75 |
60 |
33 |
28 |
10 |
2 |
10 |
14 |
32 |
120 |
90 |
70 |
39 |
28 |
10 |
2 |
12 |
14 |
40 |
130 |
100 |
80 |
46 |
28 |
10 |
3 |
12 |
14 |
可按化工部HG5019；HGJ45-91；一机部JB-81；国际GB911及日本JIS；美国ANSI等标准制造。 |
型号 |
名称 |
|
型号 |
名称 |
YP-100L |
100螺纹接口膜片压力表 |
YP-100F-Z |
100工形法兰耐震膜片压力表 |
YP-150L |
150螺纹接口膜片压力表 |
YP-150F-Z |
150工形法兰耐震膜片压力表 |
YP-100L-F |
100螺纹接口耐腐膜片压力表 |
YP-100F-FZ |
100工形法兰耐腐耐震膜片压力表 |
YP-150L-F |
150螺纹接口耐腐膜片压力表 |
YP-150F-FZ |
150工形法兰耐腐耐震膜片压力表 |
YP-100F |
100工形法兰膜片压力表 |
YP-100L1-F |
100螺纹接口耐腐膜片微压表 |
YP-150F |
150工形法兰膜片压力表 |
YP-150L1-F |
150螺纹接口耐腐膜片微压表 |
YP-100F-F |
100工形法兰耐腐膜片压力表 |
YP-100L1-FZ |
100螺纹接口耐腐耐震膜片微压表 |
YP-150F-F |
150工形法兰耐腐膜片压力表 |
YP-150L1-FZ |
150螺纹接口耐腐耐震膜片微压表 |
YP-100L-Z |
100螺纹接口耐震膜片压力表 |
YP-100F1-F |
100法兰连接耐腐膜片微压表 |
YP-150L-Z |
150螺纹接口耐震膜片压力表 |
YP-150F1-F |
150法兰连接耐腐膜片微压表 |
YP-100L-FZ |
100螺纹接口耐腐耐震膜片压力表 |
YP-100F1-FZ |
100法兰连接耐腐耐震膜片微压表 |
YP-150L-FZ |
150螺纹接口耐腐耐震膜片压力表 |
YP-150F1-FZ |
150法兰连接耐腐耐震膜片微压表 |
|
使用与订货须知：
订货请说明名称、型号、测量上限，精确度等级及接口螺纹或通径尺寸。
特殊要求请详细说明。 |
|
|
|
|
 |
 |
